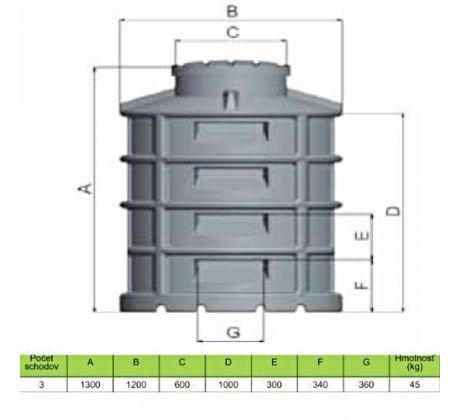

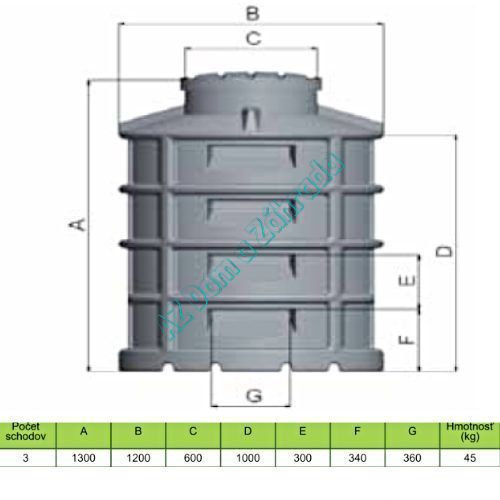

Vodomerná šachta 1300x1200 R

Šachta je vyrobená rotačným odlievaním do formy z polyetylénu. Vyrába sa v troch výškových verziách 1300 mm, 1600 mm a 1900 mm. Vnútorný priemer šachty je 1200 mm. Šachta má integrované nášľapné stupne a je štandardne dodávaná s plastovým poklopom s nosnosťou do 180 kg. Vďaka svojmu dizajnu poskytuje dostatok manipulačného priestoru, umožňuje montáž jedného alebo dvoch vodomerov. Šachta je určená na osadenie do všetkých tipov zemín, aj do terénu s prítomnosťou spodnej vody, bez obetónovania. Otvory prestupov pre potrubie sú štandardne 32 mm, ale je možné dodať tesnenia do rozmeru 63 mm. Otvory sú umiestnené 200 mm nad dnom šachty. Použitie: samonosné monolitické šachty určené pre napojenie jedného alebo dvoch vodomerov a armatúr vodovodnej prípojky.

Plastové monolitické vodomerné šachty je možné inštalovať ako v pochôdznom (do chodníkov alebo na spevnených miestach v triede zaťaženia A15) tak aj v prejazdnom pásme (chodníky, zóny pre chodcov, príjazdové cesty, parkoviská pre osobné autá), avšak pri dodržaní podmienok, t.z. realizovať nad šachtou roznášaciu železobetónovú platňu hr. 15 cm, ktorá bude presahovať aspoň 50 cm na pôvodnú zeminu zo všetkých strán. Výkop sa spravidla vykonáva v priemere o 1 m väčší ako je rozmer šachty. Zároveň treba brať do úvahy hĺbku prívodných hadíc vody. Pri hĺbke výkopu sa počítaná aj s pieskovým lôžkom aby poklop bol minimálne 5 cm nad terénom.
Prechody hadíc z PE sú cez steny šachty urobené cez gumené tesnenie. Po prepojení hadíc v šachte, môžeme realizovať obsyp šachty. Obsyp realizujeme pieskom alebo štrkom frakcie 0-4. Postupujeme rovnomerne po 20 cm a každú vrstvu zhutníme hydraulicky to znamená vodou,
aby piesok dobre vyplnil každý ohyb na šachte a vyplnil aj priestor integrovaných schodíkov. Vrch šachty môže byť zasypaný osiatou vykopanou zeminou. V prípade spodnej vody je potrebné na dne výkopu realizovať železobetónovú platňu hr. 10-12 cm, v rohoch osadiť kotvy, ku ktorým sa cez integrované otvory na šachte v hornej časti, ukotvý na pieskové lôžko urobené na betónovej platni dvoma polyesterovými gurtňami s nosnosťou 800 kg. Nedodržanie inštalačného postupu vedie k neuznaniu prípadnej reklamácie.

Výhody
• monolitická konštrukcia z PE - rozdiel oproti lepeným, zváraným plastovým vodomerným šachtám – eliminujeme riziko prasknutia v mieste zvaru,
• vysoká životnosť, odolnosť voči korózii a agresívnemu pôdnemu prostrediu,
• šachta so širokým prielezom a integrovanými nášľapnými stupňami, ľahký a rýchly prístup k namontovaným meracím zariadeniam,
• dokonalá tesnosť zabraňujúca infiltrácii vody,
• jednoduchá manipulácia vďaka nízkej hmotnosti.
